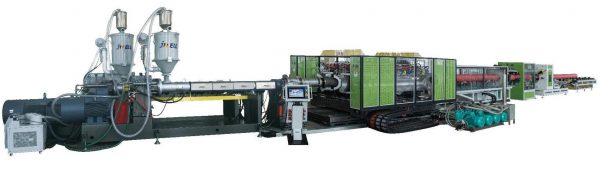

Dubbelwandige gegolfde HDPE/PP buisextrusielijn

Voordelen en verkooppunten van hoge-snelheid lijnen

1. Vaste middenhoogte

Geen aanpassing vereist bij het wijzigen van specificaties, eenvoudig in gebruik

Het wijzigen van specificaties vereist alleen het losmaken van één schroef

De modulebreedte, installatieafmetingen en bedieningsmethoden zijn identiek. De modules zijn volledig universeel, de investerings- en onderhoudskosten van de apparatuur zijn lager en de productieorganisatie is flexibel.

2. Dubbele tandwielaandrijving, onafhankelijke loopbaan

De aandrijftandwiel is veranderd van een enkelvoudige tandwielaandrijving naar een dubbele tandwielaandrijving, zodat de boven- en onderkant van de glijdende stoel tegelijkertijd worden belast, wat de ongelijke kracht tijdens het werken vermindert en de modulewerking stabiler maakt.

De twee loopbanen werken onafhankelijk van elkaar en de apparatuur kan langdurig stabiel werken in elke toestand.

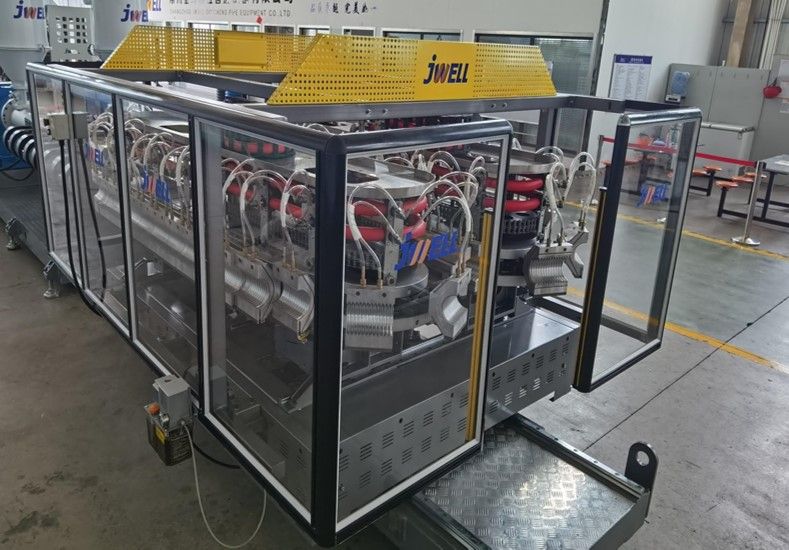

3. Voeg een speciale tractor toe

Het signaalbeheer van de tractor komt van de snijmachine, waardoor synchronisatie en nauwkeurigheid van het snijmoment van de buis worden gewaarborgd; verminderen van foutief snijden;

Zorg voor voortstuwende kracht voor de buis, verminder de belasting van de vormmachine effectief en voorkom dat de vormmachine overbelast wordt en afslaat;

Voorkom achterstand van buizen, vermijd effectief uitzetting en vervorming van de geproduceerde buizen en zorg voor stabiliteit in de productie.

4. Koelwatercirculatie

De module is volledig afgedicht met drukwaterkoeling, wat lekkage en roest voorkomt en de levensduur van de apparatuur verlengt.

Het koelwatercirculatiesysteem is veranderd van een enkelvoudige rollerketting naar een dubbele rollerketting, waardoor de pijpencirculatie stabieler wordt en de buisbevestiging niet meer kantelt.

5. Stapelaar weegsysteem

Tijdens het productieproces worden individuele buizen in real time gewogen en wordt het metergewicht van de buis gecontroleerd.

Introductie van JWELL hoge-snelheid lijnmodellen

Ringstijfheid kN/m² (bellows dragen externe drukbelasting) :

SN4, SN6.3, SN8, SN10, SN12.5, SN16

PE: SN4-8

Binnenlandse SN8 neemt 60-70% van de markt in, buitenlandse SN8 neemt 80-90% van de markt in

Vervanging: module/vergrootmouw.

 PP: SN8-16 meer in Rusland

Verkregen door materiaal te vervangen.

Buisspecificaties: (GB/T 19472.1-2019)

Over het algemeen zijn de gangbare specificaties van PE en PP dubbelwandige gegolfde buizen gebaseerd op de binnendiameterreeks:

ID100, ID200, ID300, ID400, ID500, ID600, ID800, ID1000, ID1200, ID1500, en ID125, ID150, ID225, ID250, en die kleiner zijn dan 100 omvatten ID50, ID75, ID90, enz.

Veelgebruikt in Europa, Amerika en Australië: ID225, ID300, ID315, ID375, ID450, ID525, ID600, ID700, ID900, ID1050.

Buitendiameterreeks: veelgebruikte OD110, OD160, OD315, enz., vergelijkbaar met PVC.

Volgens het model wordt het verdeeld in 150 vormmachines en 1000 vormmachines.

Specificaties van de productielijn:

JWELL hoge-snelheid lijnen omvatten voornamelijk modellen 150, 300, 600, 800, 1000, 1200 en 1500.

Modellen worden genoemd volgens productiebereik:

• 150 lijnen: ID50~ID150 Aantal moduleparen: 28 paren Middenhoogte: 1050
• 300 lijnen: ID90~ID300 Aantal moduleparen: 36 paren Middenhoogte: 1050
• Nieuwe 300 lijnen: ID50~ID300 Aantal moduleparen: 36 paren Middenhoogte: 1050
• 600 lijnen: ID100~ID600 Aantal moduleparen: 36 paren Middenhoogte: 1260
• 800 lijnen: ID200~ID800 Aantal moduleparen: 36/38 paren Middenhoogte: 1410
• 1000 lijnen: ID300~ID1000 Aantal moduleparen: 38 paren Middenhoogte: 1500
• 1200 lijnen: ID400~ID1200 Aantal moduleparen: 38 paren Middenhoogte: 1600
• 1500 lijnen: ID600~ID1500 Aantal moduleparen: 38 paren Middenhoogte: 1900

De modules zijn universeel en alle modules hebben dezelfde breedte.

De productielijn bestaat uit:

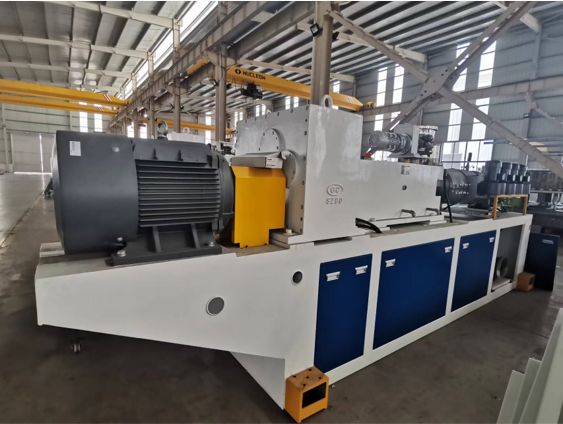

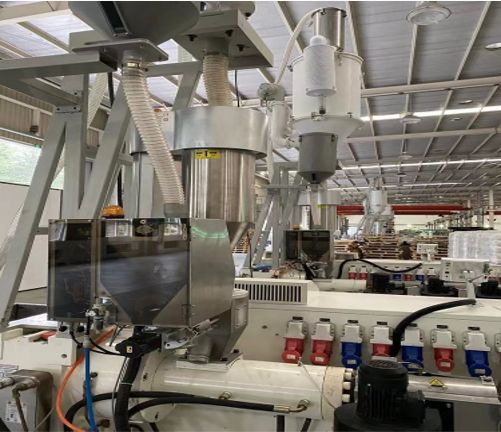

Extruder, matrijs, vormmachine, spuitbox, tractor, snijmachine, draaiframe.

Kettingsmachine

• De middenhoogte is niet vast
• De maximale lineaire snelheid van de vormmachine is 3 meter/minuut
• Het wijzigen van specificaties en opnieuw instellen maakt de bediening onhandig.
• De module is open watergekoeld, wat afhankelijk is van de zwaartekracht om langzaam te circuleren, en de koeling is dienovereenkomstig traag. Het wordt gekoeld door waterspray en is gevoelig voor overloop en spatten.
• Belangrijkste modellen: 250, 400, 500 en lagere specificaties

Hoge-snelheid machine

• vaste middenhoogte
• De maximale lineaire snelheid van de vormmachine is 7,5 meter/minuut
• Geen aanpassing vereist bij het wijzigen van specificaties, eenvoudig in gebruik
• Gesloten drukcirculatie-waterkoeling
• ID100~ID1500 specificaties
• Modules zijn gelijk in breedte

Ultrasnelle machine

• vaste middenhoogte
• De maximale lineaire snelheid van de vormmachine is 20 meter/minuut
• Geen aanpassing vereist bij het wijzigen van specificaties, eenvoudig in gebruik
• Gesloten drukcirculatie-waterkoeling
• ID50~ID300 specificaties
• Modules zijn gelijk in breedte

Jwell hoge-snelheid lijn kan produceren PE (voornamelijk aanbevolen)/PP/PVC. Op dit moment bieden we 36 hogesnelheidslijnen aan voor klanten, waaronder 9 hogesnelheidslijnen voor binnenlandse klanten en 27 hogesnelheidslijnen voor buitenlandse klanten.
