Co znamená slovo extrudér? typ, funkce a návod k použití

Abstrakt：

. extrudér je mechanický přístroj, který využívá razicího otvoru k protlačování látek, často polymerů, potravin, kovových suspenzí nebo 3D tiskáren, předem definovaným otvorem (raznicí nebo tryskou). Vznikají tak spojité profily nebo předměty.

Při zpracování polymerů a plastů se běžně používají jednošnekové nebo dvoušnekové vytlačovací stroje, které slouží k tavení, míchání a tvarování pryskyřic za řízených teplotních a tlakových podmínek.

Základem práce McCruma a kol. byla základní práce Hamptona a kol. o dynamice zpracování polymerů (viz McCrum, N. G.; Buckley, C. P.; Bucknall, C. B., "Principles of Polymer Engineering", 3. vydání, Oxford University Press, 2003), správná konstrukce a provoz extrudérů je rozhodující pro rovnoměrné tavení polymerů, jejich konzistentní výstup a efektivní a rovnoměrnou distribuci produktů.

Tato příručka pojednává o různých typech extrudérů, jejich funkcích a praktickém využití. Poskytuje technické informace pro zájemce o průmyslové technologie.

Co znamená extrudér? Průvodce typem, funkcí a použitím

Úvod

Termín extrudér se obvykle používá pro označení stroje nebo mechanismu, který protlačuje materiál předem naprogramovaným otvorem za účelem vytvoření spojitého tvaru nebo výstupu. Vytlačování je důležité v mnoha různých průmyslových odvětvích - při výrobě plastů a polymerů, výrobě potravin, tváření kovů, 3D tisku a chemickém zpracování.

Vytlačovací stroje využívají teplo, tlak a mechanickou sílu k přeměně surovin na spotřební materiál, od výroby plastových trubek, fólií a desek až po výrobu vláken pro 3D tiskárny nebo tvarování ocelových tyčí do užitečných tvarů.

Pro inženýry, provozovatele zařízení, vývojáře výrobků a všechny, kteří se zabývají výrobou vláken nebo výrobou na bázi vytlačování, je nesmírně důležité pochopit, k čemu extrudér slouží, jaké jsou různé typy extrudérů (jednošnekové, dvoušnekové atd.) a jak je správně obsluhovat a udržovat.

V následujících částech se budeme zabývat různými typy extrudérů, jejich schopnostmi, výhodami a omezeními. Dále uvádíme pokyny týkající se jejich použití (výběr, provoz, údržba) a nakonec se v části s nejčastějšími dotazy věnujeme běžným otázkám.

Typy extrudérů

Extrudéry jsou k dispozici v různých variantách podle účelu použití, materiálu a procesu. Mezi základní druhy patří:

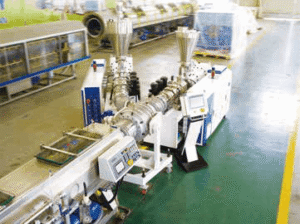

1. Jednošnekové vytlačovací stroje

Jednošnekový extrudér (nejoblíbenější typ) se skládá ze šroubovice, která se otáčí uvnitř vyhřívané nádoby. Surovina (obvykle plastové pelety nebo granule) se přivádí do válce, který se zahřívá, taví a šnekem se posouvá vpřed.

Materiál je protlačován lisem, který vytváří souvislý tvar (trubku, plech, vlákno nebo profil). Díky snadnému použití, nízké ceně a osvědčené účinnosti jsou jednošnekové vytlačovací stroje ideální pro řadu běžných úloh vytlačování plastů (trubky, desky a základní profily).

2. Dvoušnekové vytlačovací stroje

Dvoušnekový extruder využívá dva protínající se šneky (rotující společně nebo odděleně) v hlavni. Tato konfigurace podporuje vyšší účinnost směsi, lepší kontrolu nad teplem a střihem a jednotnější profil, což je výhodné pro složité pryskyřice, směsi s dalšími složkami (jako jsou vlákna, pigmenty nebo konzistence) nebo v případech, kdy je zapotřebí konzistentní profil.

Dvoušnekové vytlačovací stroje se běžně používají v průmyslových odvětvích, která vyžadují přesnou kontrolu nad směsí a kombinací, včetně procesu výroby polymerních směsí, výroby hlavních dávek, reaktivního vytlačování (např. modifikace polymerů) a pokročilé výroby vláken nebo směsí.

3. specializované extrudery (např. extrudery pro 3D tiskárny, potravinářské extrudery, extrudery na kovy a prášky).

Kromě tradičních strojů na zpracování plastů se pod pojmem "extrudér" rozumí také mechanismy spojené s jinými obory.

Při 3D tisku dodává vytlačovací jednotka teplo vláknu, které se pak ukládá do vyhřívané formy, kde roztaví objekt a ukládá se do další vrstvy. Tím se vytvoří 3D otisk.

Vytlačovací zařízení pro 3D tisk se tedy liší rozsahem, přesností a ovladatelností, přestože základní princip je stejný: protlačením materiálu tryskou nebo matricí vzniká jeho tvar.

Při výrobě potravin se v extrudérech využívá tepla a tvaru těsta nebo pasty k vaření a přeměně potravin do jednotné konfigurace (např. těstoviny, občerstvení).

Při vytlačování kovu nebo prášku se pomocí speciálně konstruovaných vytlačovacích strojů lisuje kovový prášek nebo kaše do tyčí, pruhů nebo složitých konfigurací.

Jak fungují extrudery: Klíčové funkce a procesy

Bez ohledu na typ má většina extrudérů několik základních funkcí, které jsou nezbytné: tavení (pokud je to nutné), doprava, kombinování, lisování a tvarování. Níže je uveden popis typického průběhu a příslušných mechanismů:

Krmení / nakládání - Surovina se přivádí do násypky/barelu extrudéru.

Tavení a ohřev - u termoplastických pryskyřic nebo výchozích surovin, které vyžadují tavení, se sud (a někdy i šnek) zahřívá na řízenou teplotu, aby se pevná pryskyřice převedla do roztavené formy.

Homogenizace / míchání - šnekem (nebo šneky) se materiál stříhá, míchá a sjednocuje se jeho teplota, složení a případné další složky (plnidla, barviva, doplňky). Dvoušnekové extrudery mají v této oblasti úspěšné výsledky.

Tlakování a doprava - pohyb šneku (šneků) způsobuje posun roztaveného nebo plastifikovaného materiálu, což vytváří tlak, který se používá k jeho protlačení otvorem matrice.

Tvarování / vytlačování přes zápustku / trysku - Materiál je protlačován otvorem, který nakonec dává vytlačovanému materiálu konečný tvar: trubku, plech, drát nebo jiný tvar. Po výstupu z lisu může být vytlačovaný materiál ochlazen (vzduchem, vodní lázní), rozřezán nebo dále zpracován (kalandrování, navíjení).

Chlazení a tuhnutí - U výlisků, které jsou roztavené, je pro udržení tvaru nezbytné rychlé chlazení; u výlisků, které jsou natočené (např. 3D tisk), je chlazení a kontrola průměru zásadní pro dosažení stálé kvality.

Protože vytlačování spojuje tavení, míchání, tvarování a tuhnutí výrobků v jediném postupu, je velmi výhodné pro výrobu velkého množství stejnorodých výrobků nebo profilů.

Proč si vybrat extrudér: Výhody a případy použití

Vytlačování má řadu výhod, díky nimž jsou vytlačovací stroje ve výrobním prostředí důležité:

Stálý provoz: Na rozdíl od dávkového lisování nebo odlévání může vytlačování pracovat kontinuálně a vyrábět dlouhá množství výrobků (trubek, plechů nebo vláken) bez zastavení - to je výhodné pro velkoobjemovou výrobu.

Jednotnost a konzistence: Správně navržené vytlačovací stroje (zejména dvoušnekové) zajišťují konzistentní a stejnoměrnou směs, která je nezbytná pro kontrolu kvality při výrobě plastů, míchání, dispergaci nebo výrobě vláken.

Rozmanitost materiálů: Díky vhodné konstrukci šneků, válců a matric mohou extrudéry zpracovávat různé materiály, včetně termoplastů, kompozitů, plněných směsí, potravinářských past a kovového prášku.

Škálovatelnost: Vytlačovací stroje mají řadu možností pro různé objemy výroby, od malých experimentů v laboratoři (např. výroba vlákna) až po rozsáhlá zařízení (trubky, plechy a směsi masterbatch).

Efektivní využití materiálu: Vytlačování snižuje množství odpadu ve srovnání s aditivní výrobou; odpad lze často znovu použít v procesu (v závislosti na specifikacích materiálu a kvality).

Díky těmto výhodám jsou extrudéry zásadní pro výrobu plastů, výrobu vláken pro 3D tisk, potravinářský průmysl a speciální směsi; to vše je základem mnoha dodavatelských řetězců.

Klíčová hlediska při výběru nebo používání extrudéru

Výběr a provoz extrudéru komplikuje několik faktorů, které je třeba vzít v úvahu, aby se vyráběl kvalitní výrobek, proces byl stabilní a konstrukce bezpečná. Mezi klíčové faktory, které je třeba zvážit, patří:

Typ materiálu/pryskyřice: Je důležité znát bod tání, konzistenci, přítomnost doplňků nebo plnidel atd. Pro jednoduché pryskyřice postačí jednošnekové, pro plněné nebo složité materiály jsou výhodnější dvoušnekové nebo specializované extrudery.

Konstrukce a konfigurace šroubů: Poměr délky a průměru šroubů (L/D), objem šroubů (cm3), počet prvků ve směsi (cm3), tlak a výkon zařízení (cm2).

Ohřívací plochy sudů a regulace teploty: Teplotní profilování napříč oblastmi válců je přesné, což zabraňuje tepelné degradaci válců a udržuje konzistenci viskozity.

Konstrukce matrice nebo trysky ovlivňuje geometrii konečného výrobku.: konstrukce matrice má také vliv na protitlak, rovnoměrnost toku a rychlost vytlačování.

Průchodnost a řízení výstupu: Při konstantní výrobě nebo výrobě vláken zajistí udržování konstantní rychlosti posuvu, rychlosti šroubování a tlaku konzistentní výstup a rozměrovou stálost.

Chlazení a následné zpracování: Po vytlačování je nutné chlazení (vodní lázeň, chlazení vzduchem), řezání, navíjení nebo kalandrování, aby se zabránilo deformaci nebo nesoudržnosti materiálu.

Údržba a čištění: Zbylý materiál (zejména při přechodu mezi pryskyřicemi) je třeba odstranit nebo vyčistit, aby se zabránilo infekci, barevné stálosti nebo nesprávné funkci výstupu.

Nesprávné sladění těchto parametrů může mít za následek nekonzistentní vytlačování, nekvalitní výrobky (dutiny, nestejné rozměry, slabá místa) nebo dokonce poškození zařízení.

Extruder v kontextu 3D tisku

Když se v souvislosti s 3D tiskem používá termín extrudér, není tím myšlen velký průmyslový stroj, ale spíše mechanismus, který přivádí vlákno, taví ho a nanáší přes trysku.

Vytlačovací zařízení 3D tiskárny kombinuje dodávku materiálu, řízení teploty a přesný pohyb. Efektivní provoz extrudéru je zásadní pro zajištění správného toku filamentu, konzistentní konstrukce vrstvy a vynikající kvality tisku. Protože 3D tiskárny obvykle používají tenká vlákna (např. 1,75 mm nebo 2,85 mm), musí mít extrudér spolehlivý, kontrolovaný tlak a přesné řízení teploty.

Chyby nebo nevyváženost (např. ucpaná tryska, špatně seřízená teflonová hadička, nedůsledné podávání vlákna) často vedou k vadám výtisků - nedostatečnému vytlačování, mezerám mezi vrstvami, zaseknutí trysky nebo špatné přilnavosti. V důsledku toho je nezbytná údržba a správné používání zařízení.

Souhrnná tabulka: Typy extrudérů a typické aplikace

Typ extruderu	Klíčové charakteristiky	Typické aplikace	Silné stránky	Omezení / úvahy
Jednošnekový extrudér	Jeden šroub se šroubovicí, vyhřívaný válec, jednoduchá konstrukce	Standardní vytlačování plastů - trubky, plechy, profily	Nízké náklady, široké použití, snadné ovládání	Méně účinné míchání, méně vhodné pro plněné nebo kompozitní materiály.
Dvoušnekový extrudér	Dva prolínající se šrouby, lepší míchání	Výroba směsí, plněné plasty, masterbatch, vytlačování kompozitů, komplexní pryskyřice	Vynikající míchání, konzistentní výstup, zvládá přísady/plnidla	Složitější, nákladnější, náročnější na údržbu a kontrolu.
Vytlačovací zařízení 3D tiskárny	Podávání vláken + malá tryska, přesné ovládání	Aditivní výroba / 3D tisk	Vysoká přesnost, malý rozsah, přizpůsobitelný výstup	Omezená propustnost, citlivost na údržbu, problémy s tryskami a jejich ucpáváním
Specializované vytlačovací stroje	Vlastní konstrukce šroubu/tělesa/lisy, variabilní materiály	Vytlačování potravin, vytlačování kovů a prášků, speciální směsi	Všestrannost materiálu, vlastní výstupní tvary	Vysoká složitost, nutná přísná kontrola procesu

ČASTO KLADENÉ DOTAZY

Zde jsou odpovědi na některé nejčastější otázky týkající se extrudérů, jejich použití, údržby a typů.

Q1:K čemu slouží extruder v 3D tiskárně?

V 3D tiskárně je extrudér součástí, která zavádí vlákno do vyhřívané komory, kde se roztaví a poté materiál vrstveně nanáší a vytváří 3D objekt. Reguluje rychlost podávání filamentu, zajišťuje stálý tlak a komunikuje s pohybovým systémem tiskárny, aby zajistil přesné usazování roztaveného materiálu, což je zásadní pro kvalitu výtisků, vazbu mezi vrstvami a přesnost rozměrů.

Q2:Jak vyjmout teflonovou trubičku z extrudéru?

Pokud vaše 3D tiskárna používá v extrudéru povlak nebo trubičku z PTFE (polyethylenu) (např. u některých tiskáren nižší nebo střední třídy), je jeho odstranění obvykle bezpečné:

Zahřejte trysku/extrudér na stejnou teplotu jako extrudér nebo tiskové zařízení, aby se změkčilo lepidlo nebo vlákno uvnitř.

S horkým koncem, ale za bezpečných podmínek, jemně stáhněte vlákno zpět, abyste uvolnili tlak.

Pomocí vhodných nástrojů (např. kleští nebo pinzety) uchopte konec PTFE trubičky a jemně ji vytáhněte, přičemž se vyhněte nárazům nebo kroucení, které by trubičku negativně ovlivnily.

Po extrakci zkontrolujte, zda není trubice opotřebovaná nebo poškozená - pokud zjistíte deformace, popáleniny nebo možnost ucpání, zvažte výměnu.

Před instalací nové teflonové trubičky vyčistěte dráhu extrudéru, aby nedošlo k jejímu znečištění.

Účinná péče při demontáži pomáhá zabránit poškození součástí extrudéru a zajišťuje správný budoucí provoz.

Q3:Jak udržovat extrudér?

Čištění trysky extrudéru (u 3D tiskárny nebo malého extrudéru) obvykle zahrnuje:

Zahřátí špičky trysky na zamýšlenou teplotu, aby se změkčila roztavená látka nebo její zbytky.

Použití čisticí tyčinky (speciální nylonové nebo tyčinky na čištění trysek) nebo metody "cold-pull" (vytahování za tepla): čisticí tyčinku přiložte, nechte ji změknout, poté ji mírně ochlaďte a zatáhněte - vytáhněte veškerý zbývající materiál nebo nečistoty.

Případně použijte ostrou jehlu nebo nástroj na čištění trysek (opatrně, abyste nepoškodili vnitřní stěnu trysky), abyste odstranili zbytky tvrdého plastu.

Pokud zůstanou zbytky látky, dekonstruujte trysku (pokud je přítomna) a namočte ji do vhodného rozpouštědla (například v případě použití ABS zvažte použití acetonu). Pouze v takovém případě bude tento postup doporučen výrobcem a předejde se poškození.

Po vyčištění obnovte provoz pomocí malých testů nebo vytlačování, které potvrdí správný průtok před plným využitím.

Neustálé čištění je zodpovědné za to, aby nedocházelo k ucpávání, nestálému průtoku a chybám při tisku.

Q4:Jaká je definice obsluhy extrudéru?

Operátor vytlačovacího stroje je zkušený technik (nebo pracovník), který řídí a kontroluje vytlačovací linku v průmyslu nebo výrobě. Mezi jejich povinnosti obvykle patří: výběr a nakládání surovin, nastavení a sledování teploty v sudu a rychlosti šneku, zajištění správné konfigurace matrice/dýzy, kontrola kvality výstupu (rozměry, povrchová úprava, vady), nastavení parametrů procesu, provádění údržby a čištění a zajištění bezpečnosti a efektivity. U složitějších konfigurací (např. u kompaundérů, které mají oba šneky) jsou operátoři schopni sledovat také směs materiálů, rozptyl přísady a složení pryskyřic.

Q5:Co je to dvojitý extrudér?

Dvoušnekový extrudér je druh extrudéru, který má dva protínající se šneky umístěné v hlavni. Tato konstrukce podporuje kombinaci, rovnoměrnost a přenos tepla a tlaku pod vlivem gravitace.

Dvoušnekové vytlačovací stroje mají zvláštní výhodu při práci s plněnými nebo kompozitními materiály, jakož i se směsmi, které se skládají z plastů a jiných látek nebo které mají reaktivní povahu. Díky jejich lepší schopnosti míchání a stříhání jsou oblíbenou volbou pro vytváření masterbatchů, směsných pryskyřic nebo kompozitních profilů, které mají konzistentní složení.

Q6:Jaká je funkce extrudéru?

Obvykle extrudér přijímá suroviny (plastové pelety, prášek, plamen, potravinářské těsto atd.), taví je (je-li to nutné), spojuje, stlačuje a protéká tvarovaným kanálovým otvorem - tím vzniká kontinuální výstup (trubka, list, klapka, profil atd.). Přeměňuje suroviny na užitečné produkty prostřednictvím řízené teploty, tlaku a mechanického působení.

Q7:Jak dostanete vlákno z extrudéru?

K odebrání nebo vyjmutí vlákna z extrudéru (např. z extrudéru 3D tiskárny):

Zahřejte horký díl na teplotu tisku, aby se uvnitř roztavilo vlákno.

Po vytáhnutí roztaveného plastu je nutné vytlačovací zařízení ručně zasunout do plastu pomocí příkazu pro zasunutí tiskárny nebo ručního mechanismu pro posunutí plastu.

Pokud není možné vlákno vytáhnout (např. kvůli částečnému zablokování nebo studenému vláknu), použijte alternativní metody zahřívání a jemného tahu, nebo v případě potřeby po ochlazení a bezpečném vyjmutí rozeberte dráhu extrudéru.

Po vyjmutí vyčistěte dráhu vlákna nebo teflonové ústí/dýzu, než budete pokračovat v práci, abyste se ujistili, že se v ní nenacházejí žádné zbytky nebo nečistoty.

Osvědčené postupy pro používání a údržbu extrudéru

Pro efektivní vytlačování, ať už při výrobě plastů, výrobě vláken nebo 3D tisku, je nezbytné dodržovat správné postupy. Klíčové návrhy:

Udržování správného topného profilu: Nastavte teplotu hlavně nebo trysky v souladu se specifikacemi materiálu; vyvarujte se přehřátí (které může vést k degradaci materiálu) nebo podhřátí (které vede k neúplnému roztavení).

Použijte vhodnou konfiguraci šroubu / matrice / trysky pro váš materiál a výkon.: Zejména u plněných nebo kompozitních materiálů geometrie šneku a konstrukce matrice významně ovlivňují kvalitu míchání a výstupu.

Neustálé čištění a pročištění: Při změně materiálu, barvy nebo po delší době používání odstraňte zbytky materiálu, aby nedošlo ke znečištění, barevné stálosti nebo ucpání.

Sledujte a regulujte průtok, rychlost podávání a tlak.: Stálá konzistence posuvu a tlaku je zásadní pro zajištění rovnoměrného vytlačování, které zabraňuje vzniku vad, jako jsou dutiny, nestejná tloušťka stěny nebo nedokonalosti povrchu.

Chlazení a navazující problémy: Provádějte správné chlazení (vzduch, vodní lázeň, chlazení válečkem) a pečlivě se zabývejte vytlačovaným materiálem (navíjení, řezání, tvarování), aby nedošlo k deformaci, pokřivení nebo změně rozměrů.

Plánovaná údržba a kontroly: Pravidelně kontrolujte funkčnost nebo poškození šroubů, hlavně a trysky; opotřebované díly vyměňte, aby byla zachována stálá kvalita.

Bezpečnost a školení: Obsluha by měla být poučena o bezpečném chování, kontrole teploty a tlaku a nouzových postupech, zejména při manipulaci s horkými sudy, roztavenými materiály nebo vysokotlakým prouděním.

Uživatelské recenze：

Uživatel 1: Mnoho zdokonalených kovových/polykarbonátových extrudérů má větší schopnost odolávat napětí ve vlákně a trvale přivádět vlákno k tiskové hlavě.

Uživatel 2: Pro náročné polymery, jako je PLA, TPU a nylon, je vhodnější silný extrudér z kovu.

Uživatel 3: U materiálů, které vyžadují velký tah a jsou při podávání stabilní (např. materiály s vysokou teplotou/uhlíkovými vlákny/poddajné materiály), může dobrý extrudér snížit pravděpodobnost zaseknutí, nedostatečného vytlačování nebo selhání tisku.

Uživatel 4: Je efektivní; jeho dvojitý pohon, kovový převod a krátká dráha vlákna jsou považovány za výhodné pro flexibilitu vlákna a vysokou přesnost tisku.

Uživatel 5: Mnoho uživatelů ji oceňuje díky jejímu dvourychlostnímu provedení a vysokému převodovému poměru (který zajišťuje větší tah) a je také ideální pro tisk velkých objemů, vysokého rozlišení a složitých materiálů.

Uživatel 6: Extrudéry jsou obvykle drahé a jejich instalace může vyžadovat další úpravy a přizpůsobení. Vstupní bariéra je pro začátečníky větší.

Autor recenze：

Vytlačovací lis je základní zařízení, které se používá k tvarování materiálů protlačováním přes otvor matrice za řízených podmínek tepla a tlaku. Vzhledem k různorodosti typů extrudérů a jejich aplikací je pochopení principů jejich fungování, výhod, omezení a údržby zásadní pro každého, kdo se zabývá výrobou, tiskem vláken, 3D tiskem nebo kombinací materiálů.

Výběr vhodného typu (jeden nebo dva šneky), správná konfigurace šneků a matrice/nástřiku, řízení teploty a průchodnosti a dodržování rozsáhlých protokolů o údržbě a čištění jsou důležitými aspekty výroby kvalitního výstupu a dlouhé životnosti zařízení.

Pro společnosti, které se specializují na vytlačování, je stále vysoce efektivní, přenosné a všestranné a zvládnutí tohoto procesu je klíčové pro výrobu kvalitních a konzistentních výrobků.
