Ligne de production de tuyaux PEHD à cinq couches de petit diamètre de Suzhou Jwell : Redéfinir la référence technique dans le domaine des tuyaux

Une canalisation PEHD à cinq couches de petit diamètre redéfinit la référence technique dans le domaine des canalisations

Avec l'amélioration continue des matériaux utilisés pour les pipelines, les tubes PEHD à cinq couches de petit diamètre sont devenus le "nouveau favori" dans des domaines tels que le transport de gaz et la protection des câbles, en raison de leurs excellentes performances. La ligne de production de tubes PEHD à cinq couches de petit diamètre est précisément l'élément central de leur production efficace. Ce système intégrant des machines de précision et un contrôle intelligent, qu'est-ce qui le rend exceptionnel ? Explorons-le en profondeur.

• Structure de la chaîne de production

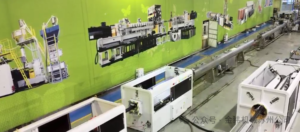

Une ligne complète de production de tuyaux PEHD à cinq couches de petit diamètre est une "légion de précision" de collaboration entre plusieurs équipements, chaque maillon assumant une mission critique :

Système de manutention des matériaux : Il comprend un alimentateur sous vide et quatre trémies de séchage, responsables du transport et du séchage précis des matières premières telles que le PE, l'EVOH et les adhésifs. Ce système garantit la pureté et la stabilité des matériaux, jetant ainsi les bases de l'extrusion ultérieure.

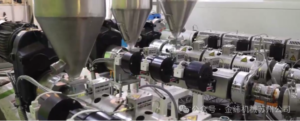

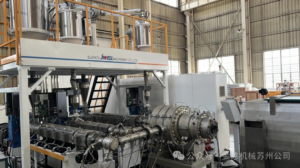

Unité d'extrusion : Constituée de cinq extrudeuses monovis de modèles différents comme "cœur de la production en couches" - l'extrudeuse principale JWS65/33 traite la couche extérieure de PE avec un rendement élevé (120-150 kg/h) ; deux extrudeuses JWS35/25 traitent séparément les couches barrière d'adhésif et d'EVOH (contrôle précis à 3-8 kg/h) ; la JWS30/28 aide à l'extrusion de la couche intérieure de PE ; la JWS25/25 est spécialisée dans la production de lignes de marquage à quatre couleurs (3-5 kg/h), permettant une alimentation indépendante pour la structure à cinq couches.

Système de moulage et de dimensionnement : La filière (y compris la tête de filière et le mandrin) fusionne des matériaux à cinq couches pour former un prototype de tuyau. Un réservoir sous vide de 9 mètres dimensionne rapidement le tuyau par pression négative, et un réservoir de pulvérisation de 9 mètres le refroidit et le solidifie, ce qui garantit la précision des dimensions (par exemple, précision de coupe sans copeaux ≤5 mm).

Système de post-traitement : Un tracteur à trois mâchoires (entraîné par un servomoteur) contrôle de manière stable la vitesse de la ligne de production (0,3-8 m/min), une machine de découpe sans copeaux effectue une découpe précise, un enrouleur à station unique collecte proprement les matériaux et une imprimante à colle chaude (précision de dosage ±0,3%) réalise un marquage clair, formant ainsi une boucle fermée entièrement automatisée.

• Avantages principaux

La raison pour laquelle cette ligne de production est devenue le choix préféré de l'industrie réside dans ses atouts techniques irremplaçables :

Technologie de coextrusion multicouche : Grâce à la coordination d'extrudeuses indépendantes et de moules de précision, il est possible d'obtenir une "liaison sans couture" de différents matériaux tels que le PE, l'EVOH et les adhésifs. La structure à cinq couches est formée en une seule étape, ce qui augmente l'efficacité de la production de plus de 30% par rapport aux processus traditionnels.Système de contrôle intelligent : Équipé d'une armoire de commande PLC Siemens, tous les paramètres (vitesse de rotation, température, etc.) peuvent être réglés et stockés. Elle dispose de fonctions d'alarme en cas de surcharge du moteur ou de dépassement du couple (arrêt automatique après 3 minutes de surcharge de 105%), ce qui garantit une production stable et contrôlable tout au long du processus.Garantie de haute précision : Du ratio des matières premières (par exemple, teneur en EVOH de 5-6%) aux dimensions du produit fini (diamètre du tube 50-125 mm, compatible avec plusieurs spécifications de SDR9-SDR21), puis à la précision de la découpe et de l'impression, le contrôle de l'erreur dans l'ensemble du processus est de l'ordre du millimètre, répondant ainsi aux normes strictes de l'industrie : Des services prioritaires de débogage à distance sont fournis. Pour l'assistance sur site, les ingénieurs interviennent rapidement. L'ensemble de la machine est garanti pendant un an, avec une maintenance à vie et un nombre suffisant de pièces de rechange (outils de démontage des vis, serpentins chauffants, etc.), ce qui réduit le risque de temps d'arrêt.

• Structure et performance des produits

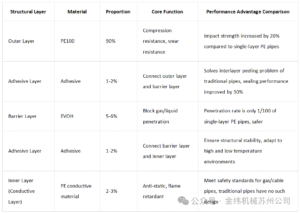

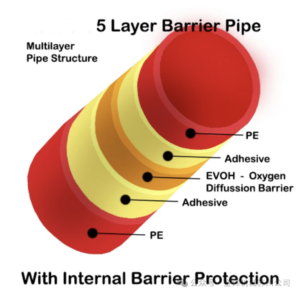

La "résistance à toute épreuve" des tubes PEHD à cinq couches de petit diamètre provient de leur conception scientifique en couches, qui présente des avantages significatifs par rapport aux tubes traditionnels à une ou trois couches :

En bref, la structure à cinq couches permet d'obtenir une triple amélioration de la "résistance + barrière + sécurité", avec une durée de vie de plus de 50 ans, dépassant de loin les 30 ans des tuyaux traditionnels.

• Industries concernées

Grâce à leurs performances exceptionnelles, les produits de la ligne de production de tubes PEHD à cinq couches de petit diamètre sont largement utilisés :

Transport de gaz : La couche barrière EVOH empêche les fuites de gaz et la couche conductrice résiste à l'électricité statique, ce qui le rend adapté aux stations-service et aux gazoducs municipaux.- Protection des câbles : Grâce à ses propriétés de compression, de résistance à la corrosion et d'ignifugation, il protège les câbles souterrains des dommages extérieurs.- Secteurs municipal et industriel : Applicable aux réseaux d'approvisionnement en eau à petite échelle, aux conduites de transport de liquides chimiques, etc., s'adaptant à des conditions de travail complexes.

Des matières premières aux produits finis, et de l'efficacité à la qualité, la ligne de production de tubes PEHD à cinq couches de petit diamètre a redéfini les normes de production des pipelines grâce à l'innovation technologique. Que ce soit dans l'industrie du gaz, qui privilégie la sécurité, ou dans le domaine de la protection des câbles, qui met l'accent sur la durabilité, elle offre une double garantie : "production à haut rendement + produits fiables".

• JWELL Garantie, fiabilité

En tant que leader mondial dans la fabrication d'équipements d'extrusion de matériaux polymères, Suzhou Jwell Machine adopte une approche centrée sur le client et place la technologie au cœur de ses préoccupations. Nous nous engageons à construire chaque ligne de production intelligente avec une compétitivité mondiale. L'équipement pour tuyaux PEHD à cinq couches de petit calibre est notre réalisation stratégique qui comprend parfaitement la tendance de développement de l'industrie de la construction et intègre la science des matériaux à la fabrication intelligente.

Nous vous invitons à vous renseigner sur les solutions personnalisées et à prendre rendez-vous pour des visites d'essai. Créons ensemble l'avenir de la fabrication de tôles haut de gamme !
